Prüfbericht 7555
Das Prüfzeichen
Ein Prüfzeichen „DLG-ANERKANNT in Einzelkriterien“ wird für landtechnische Produkte verliehen, die eine umfangsreduzierte Gebrauchswertprüfung der DLG nach unabhängigen und anerkannten Bewertungskriterien erfolgreich absolviert haben. Die Prüfung dient zur Herausstellung besonderer Innovationen und Schlüsselkriterien des Prüfgegenstands. Der Test kann Kriterien aus dem DLG-Prüfrahmen für Gesamtprüfungen enthalten oder sich auf andere wertbestimmende Merkmale und Eigenschaften des Prüfgegenstandes fokussieren. Die Mindestanforderungen, die Prüfbedingungen und -verfahren sowie die Bewertungsgrundlagen der Prüfungsergebnisse werden in Abstimmung mit einer DLG-Expertengruppe festgelegt. Sie entsprechen den anerkannten Regeln der Technik sowie den wissenschaftlichen und landwirtschaftlichen Erkenntnissen und Erfordernissen. Die erfolgreiche Prüfung schließt mit der Veröffentlichung eines Prüfberichtes sowie der Vergabe des Prüfzeichens ab, das fünf Jahre ab dem Vergabedatum gültig ist.
Der DLG-Anerkannt Test „Verformbarkeit/Elastizität, Dauertrittbelastung, Abriebfestigkeit, Rutschfestigkeit, Reinigungsabstand“ umfasst technische Messungen auf Prüfständen und im Labor des DLG-Testzentrums. Es wurden die Abriebfestigkeit, die Rutschfestigkeit, die Verformbarkeit und Elastizität sowie der mögliche Reinigungsabstand gemessen und eine Dauertrittbelastung durchgeführt. Prüfgrundlage waren die DLG-Prüfrahmen für elastische Stallbodenbeläge im Liegebereich von Rindern und Milchkühen und für elastische Laufgangbodensysteme in Liegeboxenlaufställen, Stand Dezember 2018 und DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung). Andere Kriterien wurden nicht untersucht.
Beurteilung – kurz gefasst
Der hier geprüfte Animat Laufgangbelag IRON GRIP, ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen, wurde im DLG-Anerkannt-Einzelkriterien-Test auf Prüfständen auf Haltbarkeits- und Komforteigenschaften untersucht. Im Einzelnen wurden die Beständigkeit gegen Dauertritt- und Abriebbelastung sowie die Rutschfestigkeit, der mögliche Reinigungsabstand, die Verformbarkeit und Elastizität geprüft. Insbesondere die Verformbarkeit und Elastizität im Neuzustand und nach der Dauertrittbelastung waren besser als der Standard.
Die Anforderungen nach DIN 3763 werden bei den untersuchten Kriterien erfüllt.
Tabelle 1: Ergebnisse im Überblick
| DLG-Qualitätsprofil | Bewertung* |
| Laufmessung Verformbarkeit und Elastizität im Neuzustand | ■■■■■ * |
| Laufmessung Verformbarkeit und Elastizität nach Dauerversuch | ■■■■■ * |
| bleibende Verformung nach 250.000 Dauertrittbelastung | ■■■■■ * |
| kein nennenswerter Verschleiß und keine Schäden nach 250.000 Dauertrittbelastung | ■■■■■ * |
| Rutschfestigkeit | ■■ ** |
| Abriebfestigkeit | ■■■■■ * |
| Reinigungsabstand mit Flachstrahldüse | ■■■■■ * |
| Reinigungsabstand mit Dreckfräser | ■■■■■ * |
Der DLG-Prüfrahmen gibt folgende Bewertungsmöglichkeiten vor:
* ■■■ oder besser = erfüllt, übertrifft oder übertrifft deutlich den festgelegten DLG-Standard,
■■= genügt den gesetzlichen Anforderungen für die Marktfähigkeit,
■= nicht bestanden
** Einzelkriterium Rutschfestigkeit: ■■= bestanden, ■= nicht bestanden
Das Produkt
Beschreibung und Technische Daten
Der hier geprüfte Laufgangbelag IRON GRIP ist ein elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen.
Schwarze Gummimatte
- Dicke: ca. 26 mm
- Oberseite: Rauten mit Rillenprofil (Raute: Höhe 4,5 mm, Länge 28 mm, Breite 19 mm)
- Unterseite: ohne Profilierung
- Härte Shore A: ca. 72
- Verlegung: als Einzelmatte
Die Methode
Verformbarkeit und Elastizität
Die Verformbarkeit wird im Neuzustand und nach der Dauertrittbelastung mit einem dem Kuhfuß nachempfundenen Stahlfuß und einer Eindringkraft von 2.000 N (entspricht ca. 200 kg) gemessen. Dabei entspricht der „künstliche Kuhfuß“ in seinen Abmessungen dem bei der Dauertrittbelastung zum Einsatz kommenden Stahlfuß

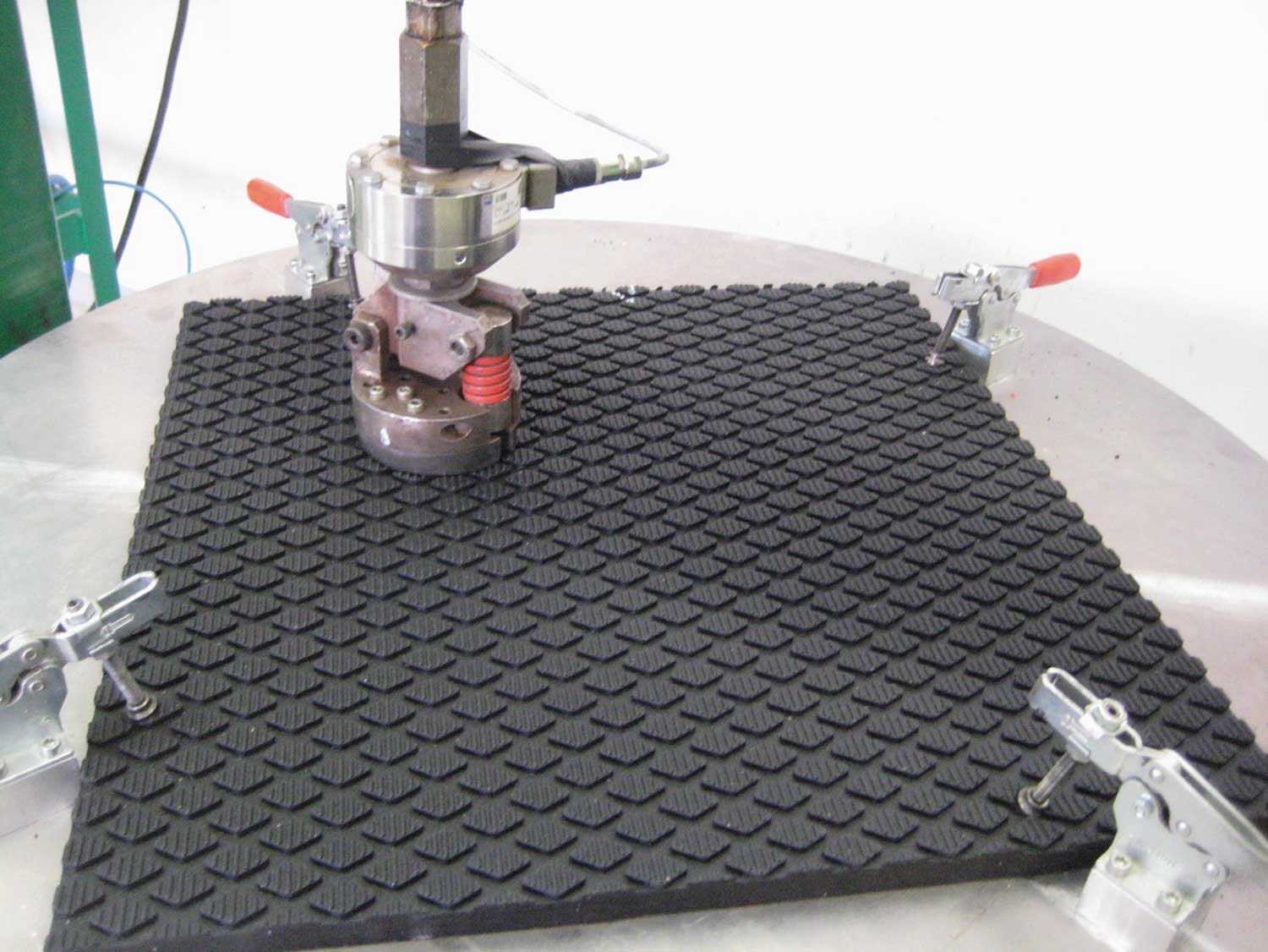

Dauertrittbelastung
Die Messung der Dauertrittbelastung erfolgt mit 250.000 Wechselbelastungen bei 5.000 N (entspricht ca. 500 kg) auf einem Prüfstand mit einem runden Stahlfuß. Der Stahlfuß ist als „künstlicher Kuhfuß“ den natürlichen Gegebenheiten nachempfunden. Der Fuß hat einen Durchmesser von 105 mm und somit eine Aufstandsfläche von 75 cm², der Tragrand der Klaue wird durch einen 5 mm breitem Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt, simuliert.
Abriebfestigkeit
Beim Abriebtest wird der Bodenbelag mit Schmiergelleinen (Körnung 280) bei einer Auflagekraft von 500 N (= 8,13 N/cm² Flächenpressung) gerieben. Um einen Einfluss der bei der Reibung erzeugten Wärme auf den Reibvorgang auszuschließen, wird das Reibelement kontinuierlich mit Wasser gekühlt. Die Größe der geriebenen Fläche im Test betrug 61,5 cm².

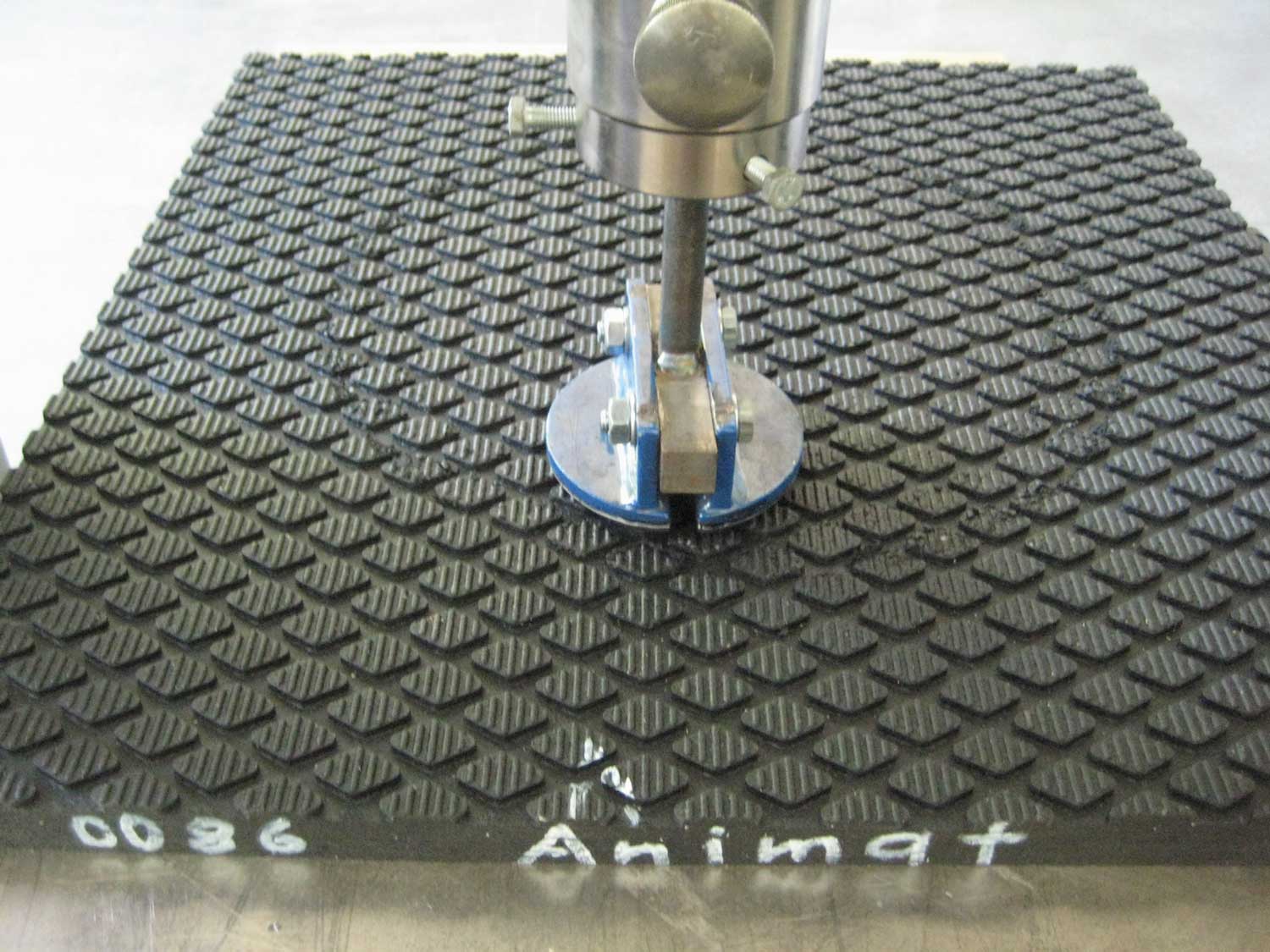

Rutschfestigkeit
Die Messungen erfolgten mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums. Ein mit 10 kg belasteter Kunststofffuß aus Polyamid (105 mm Durchmesser, Aufstandsfläche etwa 70 cm², 3 mm breiter Ring an der Peripherie der Sohle, der die übrige Fläche 1 mm überragt) wurde mit einer Geschwindigkeit von 20 mm/s über die Prüfmatte gezogen.
Reinigungsabstand
Bei Prüfstandsversuchen mit einem Hochdruckreiniger (etwa 145 bar, Einwirkzeit 1 Minute mit 25° Flachstrahldüse und Dreckfräser) wurde der Spritzabstand ermittelt, bei dem keine Schäden am Belag auftreten.
Die Testergebnisse im Detail
Verformbarkeit und Elastizität
Liegemessung
Bei den Eindruckversuchen mit einem runden Stahlfuß betrug die Eindringtiefe im Neuzustand 4,0 mm. Der hieraus errechnete Auflagedruck beträgt 26,67 N/cm². Die Elastizität wurde nach einer Dauertrittbelastung mit dem Stahlfuß mit 250.000 Wechselbelastungen bei 5.000 N gemessen. Die Eindringtiefe des Stahlfußes verringerte sich nach dem Dauertest auf 2,8 mm (siehe Bild 3).
Dauertrittbelastung
Nach der Dauertrittbelastung auf einem Prüfstand mit 250.000 Wechselbelastungen bei 5.000 N wurde kein nennenswerter Verschleiß festgestellt. Eine bleibende Verformung konnte nicht festgestellt werden.

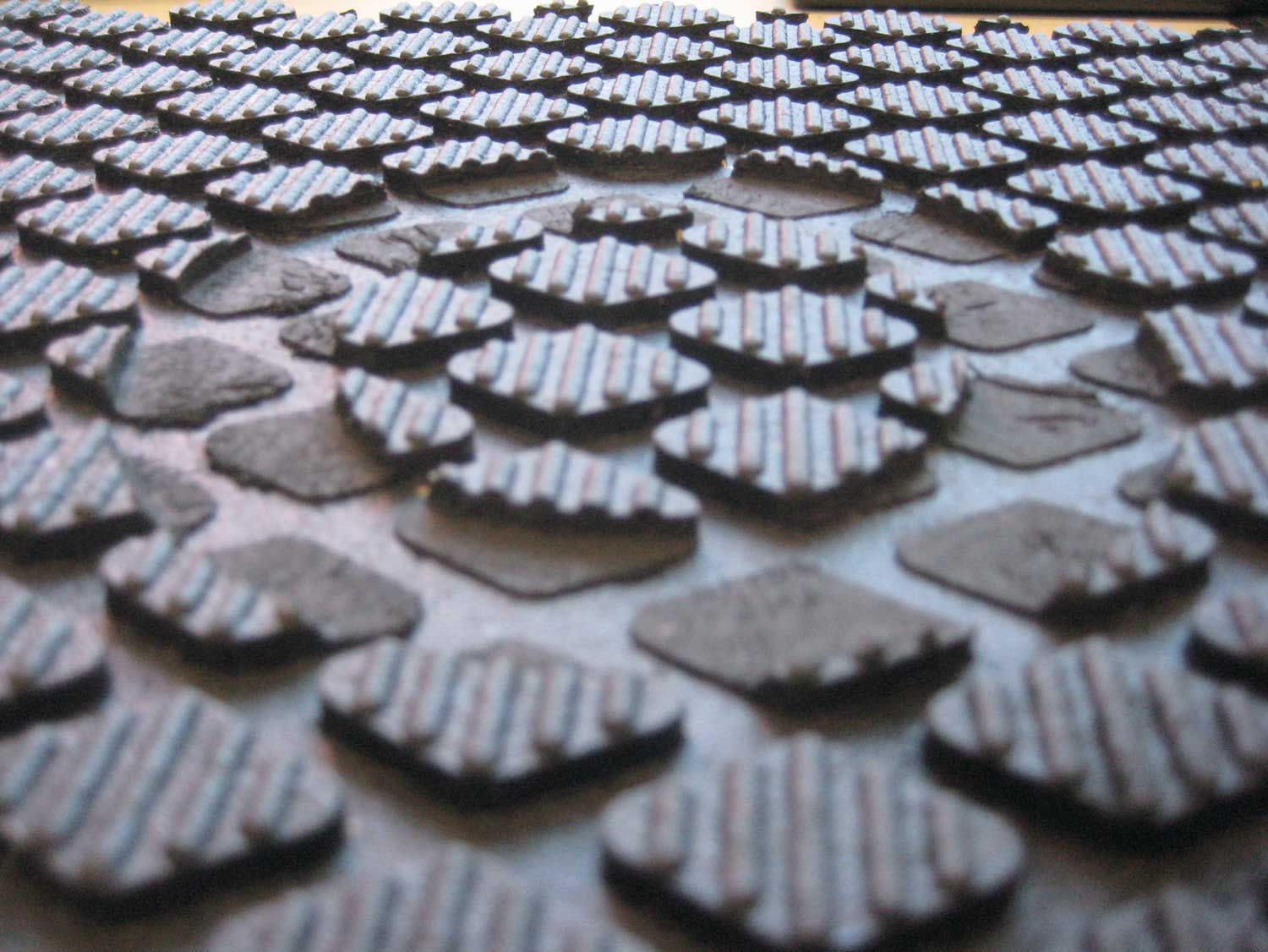

Abriebfestigkeit
Die Abriebtiefe nach 10.000 Doppelzyklen betrug ca. 4,4 mm, dies entspricht etwa 17 % der Belaghöhe. Von der geriebenen Fläche wurden 14,5 g abgerie-
ben. Die Abriebtiefe und der Abrieb lassen auf eine zufriedenstellende Abriebfestigkeit des Laufgangbelages schließen.
Rutschfestigkeit
Die Gleitzugversuche mit dem mobilen Comfort Control Rutschfestigkeitsprüfstand des DLG-Testzentrums ergaben eine gute Rutschfestigkeit auf trockenem und nassem neuen Belag. Die dabei gemessenen Reibbeiwerte (µ) liegen über dem Mindestwert von µ = 0,40 (DIN 3763) und
µ = 0,45 (DLG Prüfrahmen).
Reinigungsabstand
Bei Prüfstandsversuchen mit einem Hochdruckreiniger traten Schäden am Belag erst auf, wenn ein Mindestabstand von 50 cm beim Einsatz eines Dreckfräsers bzw. 25 cm beim Einsatz einer Flachstrahldüse unterschritten wurde. Bei der Reinigung und Desinfektion des Belages sollten nur die nach Angabe der Firma für den Bodenbelag zulässigen Mittel verwendet werden.
Die im vorliegenden DLG-Anerkannt-Einzelkriterien-Test geprüften Kriterien bewerten auf Basis von Prüfstandsuntersuchungen Komfort- und Haltbarkeitseigenschaften des Animat IRON GRIP Laufgangbelags für den Einsatz als elastischer Bodenbelag im Laufgang in Liegeboxenlaufställen. Der geprüfte Animat IRON GRIP Laufgangbelag hat die Anforderungen des Prüfrahmens sowie der DIN 3763 für die untersuchten Kriterien erfüllt.
Hersteller und Anmelder
Anmelder
Animat Inc.
284 Godin Path,
CA J1ROS6 Sherbrooke QC
Kanada
Kontakt:
Telefon 001 819 821 2091 222
Telefax 001 819 821 2879
psavary@animat.ca
www.animat.com
Prüfungsdurchführung
DLG TestService GmbH, Standort Groß-Umstadt
Die Prüfungen werden im Auftrag des DLG e.V. durchgeführt.
DLG-Prüfrahmen
DLG-Prüfrahmen für elastische Stallbodenbeläge
im Liegebereich von Rindern und Milchkühen und für elastische Laufgangbodensysteme in Liegeboxenlaufställen, Stand Dezember 2018
DIN 3763:2022-08 (Elastische Stallbodenbeläge im Lauf- und Liegebereich von Rindern und Milchkühen – Anforderungen und Prüfung).
